заданный ударный спектр

1. required SRS

3.18 заданный ударный спектр (required SRS): Ударный спектр, форма которого установлена соответствующим нормативным документом (см. рисунок 3).

Примечание - Нормативным документом может быть определено несколько ударных спектров для разных значений добротности, каждый из которых используют в конкретном случае.

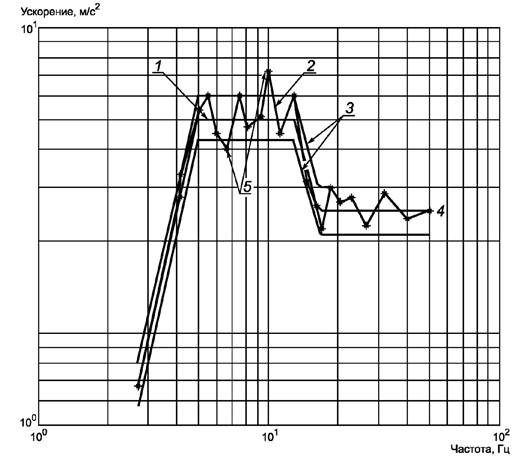

1 - заданный ударный спектр; 2 - реальный ударный спектр; 3 - область допуска (± 1,5 дБ);

Рисунок 3 - Типичный график ударного спектра (в логарифмическом масштабе)

Источник: ГОСТ 31418-2010: Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на удар с воспроизведением ударного спектра оригинал документа

3.18 заданный ударный спектр (required SRS): Ударный спектр, форма которого установлена соответствующим нормативным документом (см. рисунок 3).

Примечание - Нормативным документом может быть определено несколько ударных спектров для разных значений добротности, каждый из которых используют в конкретном случае.

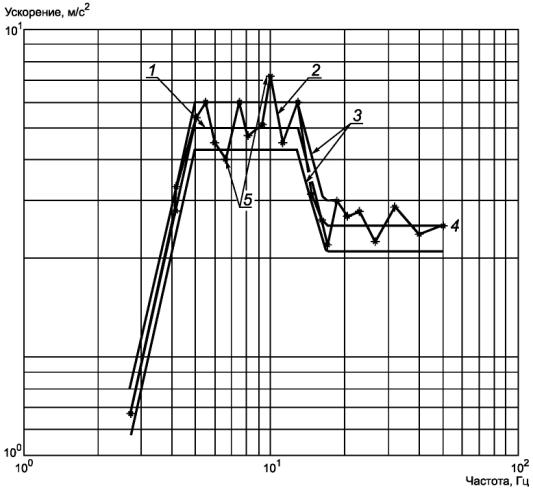

1 - заданный ударный спектр; 2 - реальный ударный спектр; 3 - область допуска (±1,5 дБ); 4 - ВЧА; 5 - точки ударного спектра за пределами области допуска

Рисунок 3 - Типичный график ударного спектра (в логарифмическом масштабе)

Источник: ГОСТ Р 53190-2008: Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на удар с воспроизведением ударного спектра оригинал документа
